Versleten zuigerveren:identificatie van doorblaas- en stapsgewijze vervangingsgids

Zuigerveren op zuiger

Wat zijn de eerste tekenen van versleten zuigerveren?

De meest voorkomende indicator van interne motorslijtage is het doorblazen van de motor .

This occurs when the seal between the piston and the cylinder wall fails. Als u blauwe rookwolken opmerkt, verbrandt uw motor olie en zijn uw zuigerveren waarschijnlijk de boosdoener.

Naarmate de motor warmer wordt, versleten zuigerveren uitzetten en beginnen af te dichten tegen de cilinderwanden. Dit vermindert de hoeveelheid olie die langs de ringen blaast; Naarmate de slijtage vordert, zal de blauwe rook echter constant worden.

Symptomen van versleten zuigerveren:waar u op moet letten

Wanneer zuigerveren verslijten, verliezen ze hun vermogen om de verbrandingskamer af te dichten. Blow-by zorgt ervoor dat olie de verbrandingskamer binnendringt. Ondertussen ontsnappen de uitlaatgassen in het carter.

Snelle diagnosetabel

Symptomen Wat het betekent Prioriteit Blauwe rook Er brandt olie in de verbrandingskamer.Hoog Olie ruikt naar gas Blow-by vervuilt uw olievoorraad.Kritisch Low Compression De druk ontsnapt voorbij de ringen.Hoog Vervuilde stekkers Er “lekt” olie naar de vonkzone.Gemiddeld

Blauwe uitlaatrook

Klassieke blauwe rook verdwijnt vaak naarmate de motor warmer wordt, maar aanhoudende rook duidt op ernstige ringslijtage.

• Rook bij koude start: Het kan zijn dat u alleen blauwe rook opmerkt wanneer u de motor voor het eerst start. Dit gebeurt omdat de zuigers en ringen nog niet zijn uitgezet om de cilinderwanden af te dichten.
• Constante rook: Naarmate de slijtage verergert, worden de openingen te groot om door de warmte-uitzetting te kunnen worden opgelost. Als u blauwe rook ziet tijdens het stationair draaien of accelereren, zijn de ringen waarschijnlijk voorbij het point of no return. Je hebt dus versleten zuigerveren.

Naast rook merk je misschien dat je voortdurend olie bijvult tussen veranderingen. Versleten ringen zorgen ervoor dat olie voorbij waait en in de verbrandingskamer verbrandt. Dit verlaagt niet alleen uw oliepeil; het zorgt voor koolstofophoping op uw kleppen en cilinderkoppen.

Houd er rekening mee dat doorblazen de olie niet alleen omhoog brengt; het verplaatst verbrandingsgassen naar beneden in uw oliecarter (carter).

• Chemische verontreiniging: Brandstof en bijproducten van de verbranding vermengen zich met uw motorolie.
  Verlies van smering: Deze chemicaliën breken de viscositeit van de olie af , waardoor het vermogen om te koelen en te smeren wordt vernietigd.
• Lagerschade:Als uw olie er ongewoon dun uitziet of naar benzine ruikt, ververs deze dan onmiddellijk om catastrofaal falen van de lagers te voorkomen. Omdat je zuigerveren versleten hebt.

Aanzienlijk vermogensverlies

Wanneer compressie in het carter ontsnapt in plaats van de zuiger naar beneden te duwen, verliest uw motor zijn ‘kracht’. Dit leidt vaak tot:

• Vervuilde bougies: Een oliecoating op de bougies voorkomt een schone vonk.
• Ruw inactief: De motor kan struikelen of trillen als gevolg van ongelijkmatige compressie over de cilinders.

Hoe u het probleem kunt bevestigen

Voer deze twee tests uit voordat u de motor afbreekt:

• Dry Compression Test: Meet hoeveel druk elke cilinder vasthoudt.
• Natte compressietest: Voeg een eetlepel olie toe aan de cilinder en test opnieuw. Als de PSI springt, zijn versleten zuigerveren waarschijnlijk de boosdoener. De olie heeft het gat tijdelijk gedicht.

De zuigerveerconfiguratie begrijpen

De meeste moderne motoren maken gebruik van een ontwerp met drie ringen om de prestaties op peil te houden en de uitstoot te verminderen.

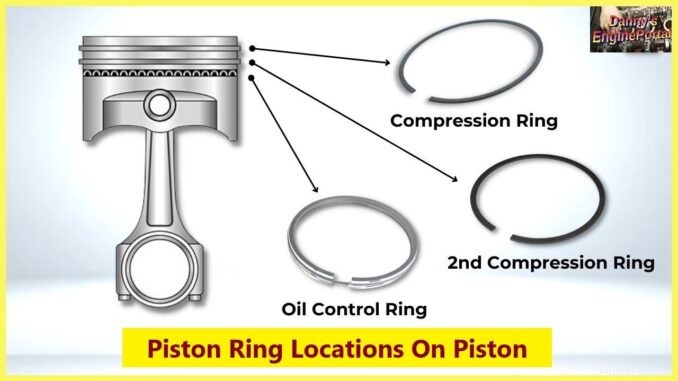

Zuigerveerlocaties

1. Compressieringen (bovenringen)

Deze ringen bevinden zich in de bovenste groeven en sluiten de verbrandingsdruk af. Ze dragen ook warmte over aan de cilinderwanden.

2. Tussenringen (tweede belsignalen)

Deze helpen de bovenste ring gassen af te dichten terwijl ze de olielaag die op de cilinderwand is achtergebleven, "afschuiven". Hierdoor blijft het uit de verbrandingskamer.

3. Oliecontrole-/schraperringen

Deze ringen regelen de hoeveelheid smeerolie op de cilinderwanden. Ze verspreiden het gelijkmatig, zodat het niet in de verbrandingszone terechtkomt.

Pro-tip: Moderne motoren hebben ongelooflijk kleine spelingen (0,001 inch of minder). Het gebruik van anti-slijtage coatings op basis van molybdeen op de zuigerrokken helpt deze toleranties te behouden en vermindert het “roteren van de zuigers.”

Zuigerveren installeren:stapsgewijze handleiding

Volg deze cruciale stappen om een perfecte afdichting te garanderen.

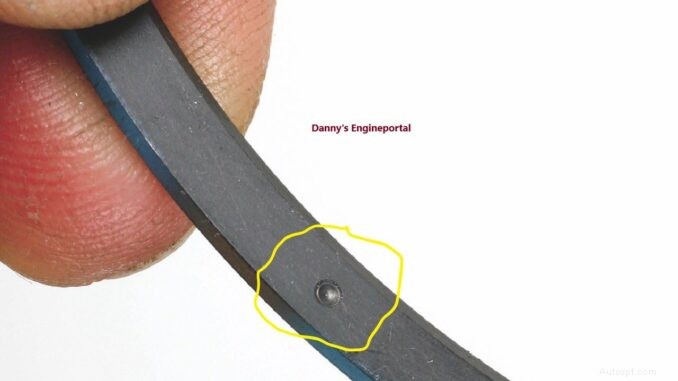

1. Identificeer de zuigerveermarkeringen

Om te beginnen moet u controleren op oriëntatiemarkeringen voordat u de ringen monteert. Als u een ring ondersteboven installeert, kan het olieverbruik van uw motor zelfs worden verdubbeld. En lijken op versleten zuigerveren.

Controleer altijd het ‘TOP’-teken; Als u deze ondersteboven installeert, kan uw olieverbruik verdubbelen.

• Als er echter geen punt aanwezig is, controleer dan de binnendiameter op een afschuining. Normaal gesproken moet deze afschuining ook naar boven wijzen.
• Als alternatief, als er een groef op de buitendiameter zit en er geen andere markeringen zijn. Vervolgens moet u de ring installeren met de groef naar beneden richting de onderkant van de zuiger.

2. Meet de eindafstand van de zuigerveer

Houd er rekening mee dat u er nooit vanuit kunt gaan dat nieuwe ringen ‘drop-in’ klaar zijn. In plaats daarvan moet u de eindopening in de cilinderboring zelf controleren.

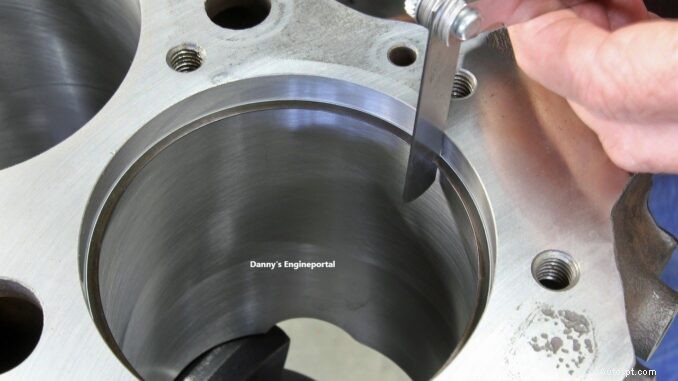

Het meten van de zuigerveeropening in de cilinder

• Meet eerst de opening aan zowel de boven- als de onderkant van de cilinder.
• Als gevolg van potentiële cilinderslijtage moet u de opening altijd instellen op basis van de bodem (het smalste punt).
• Zorg er ook voor dat u geen openingen in de ringen direct boven de gaten van de zuigerpen plaatst om drukverlies te voorkomen.
• Indien nodig kunt u de ringen vijlen zodat er een perfecte opening ontstaat.

3. Gebruik de juiste hulpmiddelen

Zodra uw metingen zijn bevestigd, is het tijd om de ringen te passen. Nooit “spiraalvormig” ringen met de hand op een zuiger. Als u dit wel doet, kan het metaal permanent worden vervormd en de afdichting kapot gaan.

• Gebruik in plaats daarvan altijd een professioneel zuigerveerexpandergereedschap.

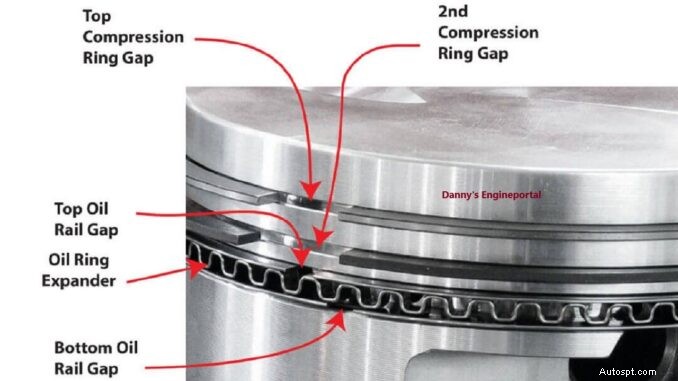

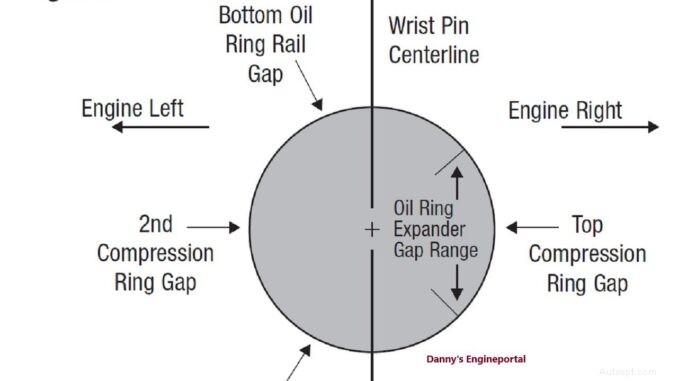

• Ook moet u de eindopeningen van de ring 180 graden uit elkaar plaatsen. Door dit te doen, creëert u een “labyrint”-pad dat de hoeveelheid doorblaasgassen aanzienlijk vermindert.

Door de openingen te spreiden ontstaat een ‘labyrint’-afdichting die de verbrandingsdruk daar houdt waar deze hoort.

4. Controleer de pasvorm van ring tot groef

Controleer ten slotte nogmaals de pasvorm. Installeer bijvoorbeeld nooit ringen met ondiepe groef op zuigers met diepe groef, anders zullen ze waarschijnlijk losschieten. Conversely, deep-groove rings on shallow pistons will bottom out and jam.

• Concluderend:de belangrijkste laatste stap is de 'Eindschoonmaak'. Nadat het honen is voltooid, wast u de cilinders met heet zeepsop. Een juiste installatie bespaart u een hoog olieverbruik. Het voorkomt ook later dure lagerschade.

Samenvatting:Negeer de tekenen van versleten zuigerveren niet

Zuigerveren zijn kleine componenten die enorm veel werk verrichten. Van het afdichten van verbrandingsgassen tot het koelen van de zuiger:hun gezondheid bepaalt de levensduur van uw motor. Of u nu blauwe uitlaatrook diagnosticeert of je voorbereidt op een hoogwaardige herbouw, precisie is essentieel.

Onthoud:

• Altijd meet de eindopeningen aan de onderkant van de boring.
• Reinheid is koning was die cilinders na het slijpen met heet zeepsop!

Als u compressieverlies heeft bevestigd via een natte compressietest , het is tijd om aan de zuigers te trekken. Als u vandaag de tijd neemt om uw ringen correct te installeren, bespaart u een “dorst naar olie”. En morgen dure lagerschade.

Veelgestelde vragen (FAQ)

V:Kun je de zuigerveren gewoon vervangen zonder de cilinders te boren?
EEN: Ja, maar alleen als de cilinderconus binnen de specificaties blijft (meestal minder dan 0,003 tot 0,005 inch) en de wanden goed zijn aangescherpt. Als de cilinder te “onrond” is, zullen nieuwe ringen nooit goed op hun plaats komen.

V:Hoe lang duurt het voordat nieuwe zuigerveren op hun plaats zitten?
Een: De meeste moderne ringen zitten binnen de eerste 20 tot 50 mijl van het rijden. Het gebruik van een hoogwaardige inloopolie en het variëren van het motortoerental gedurende deze periode is essentieel voor een langdurige afdichting. (het vermijden van constante snelheden op de snelweg)

V:Wat gebeurt er als ik een zuigerveer ondersteboven monteer?
Een: Een omgekeerde ring werkt als een pomp en zuigt olie naar binnen de verbrandingskamer in plaats van deze weg te schrapen. Dit kan resulteren in een enorm olieverbruik, vervuilde bougies en blauwe uitlaatgassen onmiddellijk na een revisie.

V:Waarom moet ik cilinders na het slijpen met zeepsop wassen?
Een: Bij het honen blijven microscopisch kleine korrels en metaalresten achter in de kruisarcering van de cilinder. Oplosmiddelen en onderdelenreinigers slagen er vaak niet in dit materiaal te verwijderen. Daarom is heet zeepsop essentieel om voortijdige ringslijtage te voorkomen.
